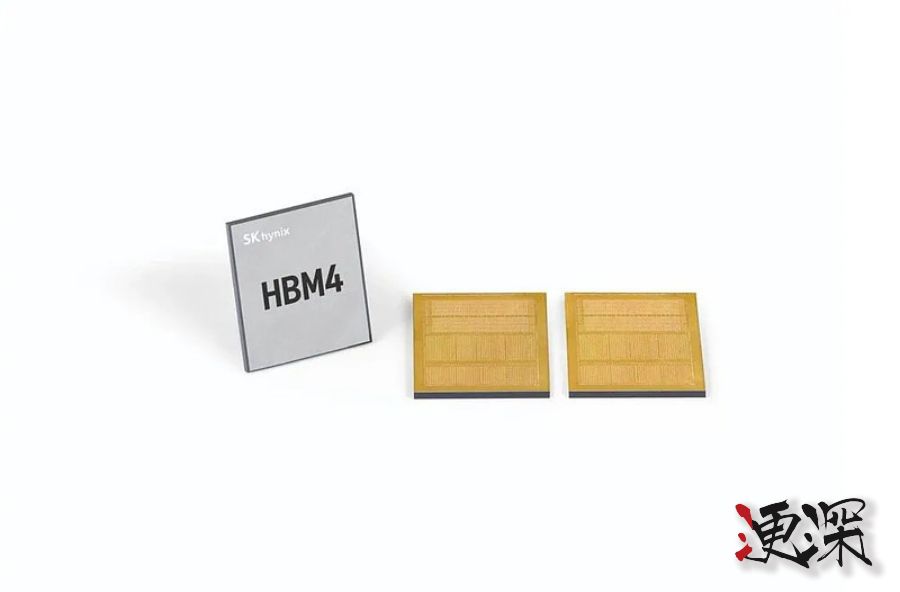

9月12日，SK海力士宣布完成新一代高帶寬內存HBM4的開發，并已搭建起全球首個量產體系。這意味著，全球首款HBM4芯片正式進入量產階段。

從性能來看，HBM4 擁有業界最佳的數據處理速度和能效，它采用了2048個I/O端口，帶寬相較HBM3E提升一倍，能效提高超過40%。（帶寬是指每秒在內存和處理器之間傳輸?shù)淖畲髷?shù)據量。）

預計該產品應用后，AI 服務性能將提升高達 69%，顯著緩解數據傳輸瓶頸，同時降低數據中心的能耗。

HBM4 的運行速度為每秒10千兆位 (Gbps)，超過了聯合電子設備工程委員會 (JEDEC) 設定的 8Gbps 的全球標準。

在工藝上，SK海力士在HBM4中采用了市場驗證過的Advanced MR-MUF工藝，并引入1bnm（即10nm第五代）技術，以降低量產風險。

據悉，HBM4 預計將搭載于英偉達的下一代圖形架構 Vera Rubin，該架構是 Blackwell AI 芯片的繼任者。

2024年 11 月，SK集團會長崔泰源表示，英偉達首席執行官黃仁勛已要求SK海力士提供12層HBM4 芯片，比SK海力士原定的2026年初的計劃提前了六個月。

SK海力士總裁兼AI基礎設施負責人金俊勉表示：“HBM4是突破AI基礎設施局限的標志性轉折點，將成為攻克技術難題的核心產品。”

同時強調：“我們將通過及時提供AI時代所需的最佳品質和多樣化性能的內存產品，成長為一家全棧式AI內存供應商。”

HBM，全稱高帶寬內存，本質上是一種特殊形態的DRAM。

它的特點是將多層存儲芯片垂直堆疊，通過硅通孔連接，不僅能在有限的空間內提升容量和速度，還能降低功耗。隨著人工智能對算力和數據處理速度提出越來越高的要求，HBM已經成為支撐大模型訓練和推理的關鍵部件之一。

在過去幾年里，SK海力士在HBM市場上一直保持優勢。最新數據顯示，SK海力士的市占率已經達到62%，遠超三星的17%和美光的21%。

這一次率先實現HBM4量產，更是進一步鞏固了其領先地位。業內分析認為，憑借新一代產品的提前布局，SK海力士的市場份額在未來幾年仍將維持在60%左右。

此外，SK海力士還計劃與Naver Cloud合作，在真實AI服務環境中驗證和優化下一代AI內存與存儲產品。

Naver Cloud將升級其數據中心軟件，以匹配海力士的新硬件，目標是提升GPU利用率、縮短AI服務響應時間，并降低整體運營成本。
